湖南酷威冷暖中央空調工程設計安裝常見問題及解決方案匯總：

1、風管彎頭處或彎頭較近處設置風口與分支
現象： 某中央空調工程采用吊頂散流器下送風，沿墻壁布置回風口側下回風，但有一送風管彎頭處與彎頭較近處設置送風管分支，如圖 8 所示，造成分支管風量遠小于設計值。

原因： 從風管彎頭彎曲處的內曲面到直線部分，在風管寬度約 8 倍（導流葉片時約 4 倍）以下的位置上設置分支或者噴出口時，風量會不足（極端情況下不出風），一般盡可能延長直線距離（離彎頭一定距離）設置風口或風管分支。設計者為了均勻布置回風口使氣流組織均勻合理，而忽略了彎頭與彎頭較近的距離不宜設置風口或風管分支。
整改措施：
（1）更改彎頭與彎頭較近處的分支位置，分支與彎頭要有一定的距離；

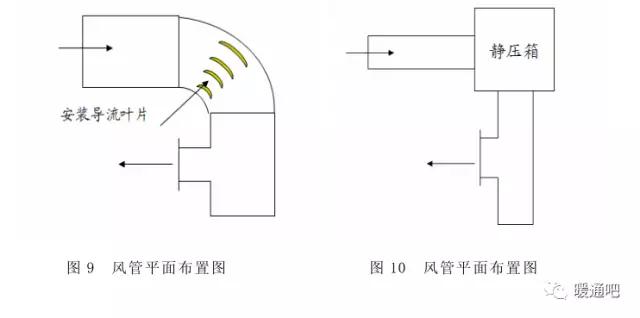

（2）在彎曲處適當設置導流葉片，如圖 9 所示；
（3）在彎頭處增設靜壓箱，如圖 10 所示。

2、中央空調末端設計不當引起噪音超標
現象一： 某酒店客房采用FGR7.5/A1（風量 1250m3 /h，機外靜壓 40Pa）風管機直接接風口側送風，風管機布置如圖 1 所示，機組運行后噪音超標，測試噪音高達 52dB(A)，引起客戶的不滿。

原因：
（1）機組選型錯誤，F(xiàn)GR7.5/A1 風管機帶有 40Pa 的機外靜壓，如果直接接風口側送風，則機組因靜壓偏大，導致機組噪音偏高，安裝時又未對機組做特殊減噪處理；

（2）為了降低設備初投資與安裝成本，而沒有按照標準的安裝方式進行安裝。

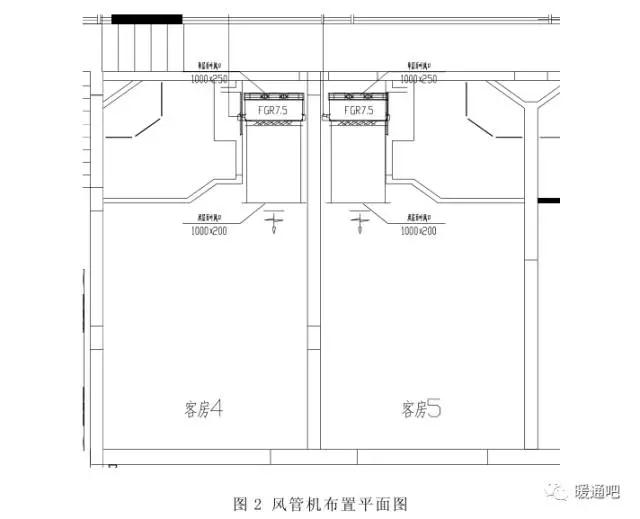

現場整改措施： 在條件許可的情況下，機組盡量靠近門側安裝，風管機接送風管送風，以消耗部分靜壓，噪音明顯下降，如圖 2 所示。

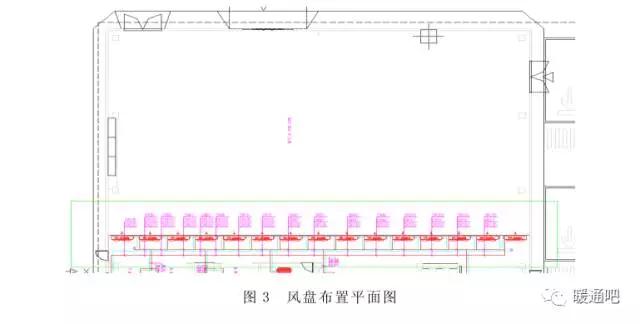

現象二： 某展廳采用臥式暗裝風機盤管單側側送風，15 臺 FP-204WA 緊密布置，如圖 3 所示，機組運行后噪音超標，同樣引起客戶的不滿。

原因：
（1）為了降低設備初投資、與安裝成本，以及簡化系統，而選擇大型號風機盤管；
（2）設計者忽略了標準型風機盤管帶有 12Pa 機外靜壓，直接接風口送風，同樣會因機組靜壓偏大，導致機組噪音偏高，而且風盤布置太密集，造成噪音疊加，使噪音值偏大更多；
（3）設計者沒有考慮建筑噪音的要求，直接按室內冷負荷簡單選型。現場整改措施：
（1）考慮合理的氣流組織，可將 15 臺風盤分散布置在展廳兩側，采取對吹的方式送風；
（2）如果條件允許，可采用集中送風，將機組置于空調機房，如果噪音還是無法滿足，則可對機房和機組本身采取降噪措施；
（3）如果沒有空調機房，可根據冷量需求，將風機盤管改為 2 臺吊柜進行集中送風，同時在送風管和回風管上增加消聲裝置，以及對機組本身采取降噪措施。預設整改措施：
（1）根據建筑噪音的要求，盡量選擇噪音低的小型號室內機，如果單臺無法滿足，則宜選擇多臺，以降低噪音值；

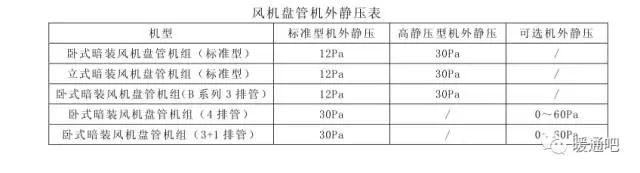

（2）對于高靜壓風管機、帶靜壓的風機盤管，不允許直接側送風，而宜接風管送風，由于標準型風機盤管均帶有 12Pa 的機外靜壓，部分風管機也是非 0 靜壓的，接一段風管可消耗一部分靜壓，可有效的減小噪音，如果對噪音要求更高的場所，則還需在送風管和回風管處加消聲裝置，如圖4 所示。

（3）對于辦公、住宅、賓館客房等對噪音有一定要求的場所，機組的回風宜采用后回風形式，接風管或靜壓箱回風，同時安裝消聲裝置，而不宜采用下回風；

（4）盡量避免兩臺室內機緊密布置，造成噪音的疊加；
（5）若條件限制不得不選擇噪音過大的室內機，設計時應考慮降噪措施；
（6）對于面積較大、層高較高的場所，盡量采用集中送風，并對機組本身增加消聲減振措施，以及在送風管和回風管上增加消聲裝置。

3、中央空調全熱新風換氣機設計常見問題

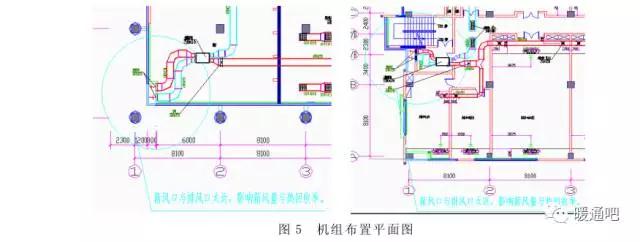

現象一： 某工程新風采用全熱新風換氣機處理新風，但新風入口與排風口布置太近，影響新風換氣機的有效新風量從而降低了室內空氣品質，同時熱回收效率也會下降，如圖 5 所示。

（原因： 新風口與排風口太近，會使部分氣流短路，一部分排風通過新風管道進入室內，使有效新風量有所減少，影響室內空氣質量，達不到空調所需新風量的要求；
一部分排風回灌室內，在減少有效新風量的同時，部分排風與新風混合也降低了新風的進氣溫度，因而新排風的溫差減小，從而使新風換氣機的熱回收率降低；造成新風與排風短路的因素有：
（1）設計者便于風管布置，沒有按《采暖通風與空氣調節設計規范》GB50019-2003 的要求設置新風口與排風口，《采暖通風與空氣調節設計規范》GB50019-2003 第 5.3.4 條規定：進風口應低于排風口，同時應避免進風、排風短路。
（2）建筑圍護結構與甲方要求無法滿足新風與排風口的合理布置，設計者為了符合建筑要求，方便布置風口而違反規范。
整改措施：
（1）按《采暖通風與空氣調節設計規范》的要求，更改新風與排風口的
（2）在無法避免氣流短路的條件下，設置導流風管或擋風板隔開新風口與排風口，避免新風、排風短路，對于我司產品新風入口和排風出口間距至少要保證 H≥4m。

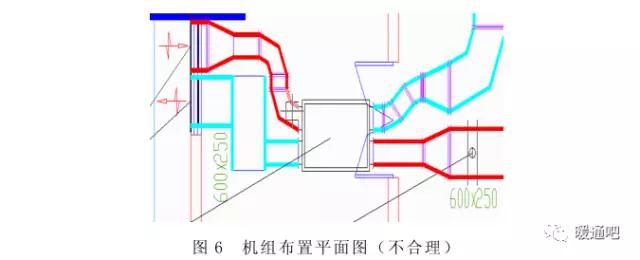

       現象二： 某工程設計的全熱新風換氣機的氣流方向與產品的不一致，設計為氣流交叉換熱，而產品為并行換熱，如圖 6 所示。

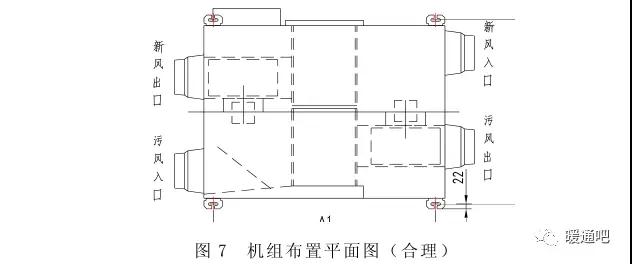

原因： 若施工人員不弄清楚產品的新風與排風的氣流方向，按設計圖紙直接安裝，很容易造成新風走排風管道，排風走新風管道，嚴重影響空調效果。造成氣流方向不一致的主要原因是：設計者不熟悉格力產品，按市場上流行的產品設計。整改措施： 更改設計圖紙中的新風管與排風管的布置和氣流方向，使施工圖紙的氣流方向與格力產品的氣流方向一致，如圖 7 所示。
